OMCL-TR400PB 接触探针 液相探针 (AFM 探针)
用于 DC（接触）模式 AFM 和 LFM
目录编号
 |
Small quantily unit | wafer unit |
|---|---|---|
| 34 chips/unit | Not available now | |
| Soft type | OMCL-TR400PB-1 | - |
| Standard type | OMCL-TR800PB-1 | - |
| LFM type | OMCL-RC800PB-1 | - |
OLYMPUS 金字塔形尖端带金涂层，专为接触模式操作而设计。
锐化锥尖的 SEM 图像
针尖
下图（左）是尖端带金涂层的尖锐金字塔形尖端的 SEM 图像。如图所示，锥体尖端朝向尖端顶点变尖。由于金簇，针尖表面不平整。 （右图是没有镀金的标准锥形尖端。）
- Tip shape : sharpened square pyramidal (hollow tip)
- Tip height : 2.9 µm
- Tip radius : less than 30 nm
- Tip angle (face to face) : 25 - 45 deg. (top to around 300nm down)
- Tip material : Gold coated silicon nitride
杠杆尺寸
OMCL-TR系列悬臂
两对不同形状的三角形悬臂从玻璃芯片的两侧突出。
杠杆厚度：
400nm 和 800nm
OMCL-RC系列悬臂
四个不同形状的矩形悬臂从玻璃芯片中突出。
杠杆厚度：
800nm
金属涂层
[反射涂层]
薄金/铬薄膜涂在悬臂的背面，用于反射来自 AFM 设备中偏转传感器的光。
[尖端涂层]
OMCL-TR/RC***PB-型系列悬臂的顶端也涂有薄金/铬薄膜。由于尖端侧的涂层，OMCL-TR/RC***PB-型的尖端半径变得比OMCL-TR/RC***PSA-型的尖端半径更钝，40 nm或更小, 20nm 或更小。
下面是尖端侧杠杆上的黄金厚度。根据上述尖端锐度，尖端顶点处的金厚度必须比这些值更薄。
| OMCL-TR400PB- | OMCL-TR800PB- | OMCL-RC800PB- | |
|---|---|---|---|
| Gold thickness on Tip-side (nm) | 40 | 50 | 50 |

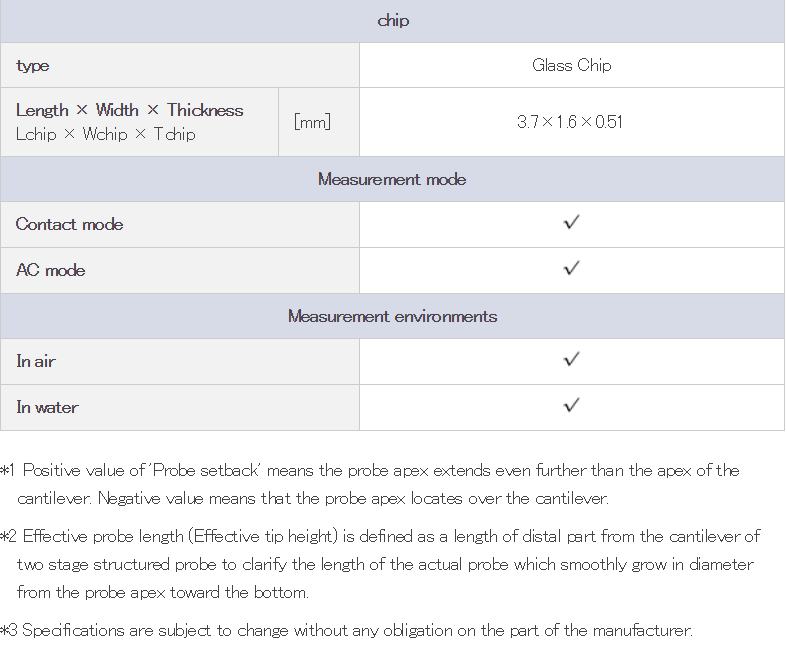

芯片（基板）尺寸
三角形或矩形悬臂从玻璃芯片延伸。每个芯片连接在玻璃芯片的底部，形成芯片阵列（称之为“悬臂条”）。左图显示了矩形悬臂芯片阵列的一部分。

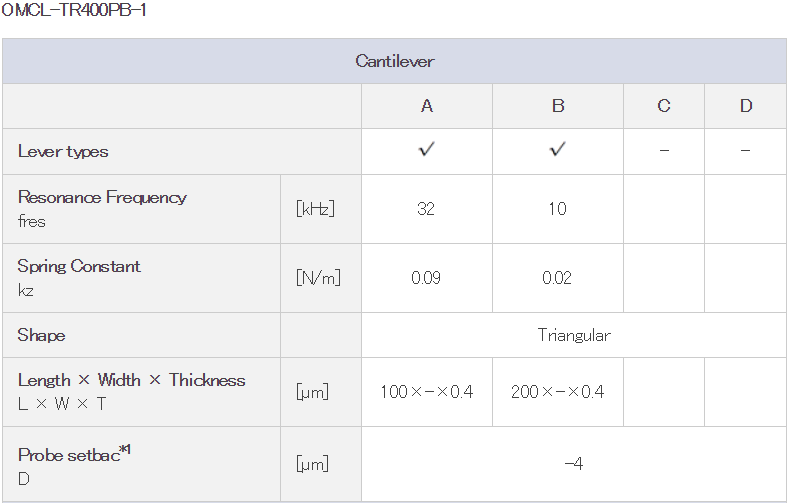

杠杆和尖端的机械性能
每个悬臂的刚度 [N/m] 和共振频率 [Hz] 是在真空条件下或无阻尼条件下的计算值。
| Lever | Tip | ||||||
|---|---|---|---|---|---|---|---|
| thickness (nm) |
length (µm) |
width (µm) |
spring const. (N/m) |
resonant freq. (kHz) |
height (µm) |
radius (nm) |
|
| Triangular cantilever with reflect coating | |||||||
| OMCL-TR400PB- | 400 | 100 200 |
* | 0.09 0.02 |
32 10 |
2.9 | 30 |
| OMCL-TR800PB- | 800 | 100 200 |
* | 0.61 0.16 |
68 22 |
2.9 | 30 |
| Rectangular cantilever with reflect coating | |||||||
| OMCL-RC800PB- | 800 | 100 100 200 200 |
20 40 20 40 |
0.42 0.82 0.06 0.11 |
64 66 17 17 |
2.9 | 30 |
note:
由于水阻尼，每个悬臂梁的共振频率在水中比在空气中移动得低。例如，在 OMCL-TR400PSA- 中，100µm 和 200µm 长悬臂的共振频率在水中分别偏移约 7kHz 和 3kHz。
应用
- 接触模式 AFM 和 LFM 操作
在扫描过程中，氮化硅尖端有时会粘在由氮化硅制成的样品上。金涂层可作为固体润滑剂来避免这种情况。 - IC器件的接触探测
- 用于使用 -SH 基和 -NH2 基使尖端表面功能化
推荐使用这些镀金吸头，因为为此目的使用金是生物学家和化学家非常熟悉的协议。在用于估计分子之间结合力的力曲线分析中，经常使用功能化尖端。
