OMCL-RC800PSA (AFM 探针)

用于 DC（接触）模式 AFM 和 LFM

OLYMPUS 锥形尖端（下）通过我们的特殊制造工艺稳定锐化，并实现了尖端的小半径。奥林巴斯于 1991 年在世界上首次推出了这种类型的尖端。您永远不会怀疑这种类型的尖端已成为接触模式 AFM 测量的标准。
尖端由氮化硅制成，比单晶硅更不容易磨损。这有助于最大限度地减少由尖端磨损引起的图像变化。

锐化锥尖的 SEM 图像

SEM image of pyramidal tip

针尖

下面是锐化的金字塔形尖端的 SEM 图像（侧视图）。从图片中可以看出，锥体尖端朝向尖端顶点变尖。

Top of the pyramidal tip

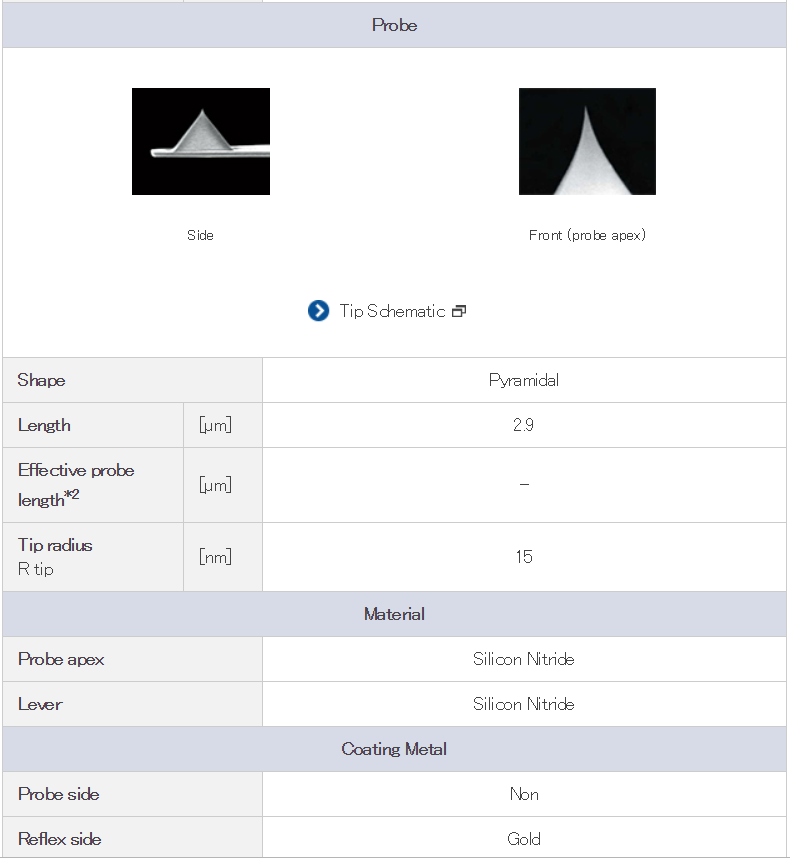

  • Tip shape : sharpened square pyramidal (hollow tip)
  • Tip height : 2.9 µm
  • Tip radius : less than 20 nm (15 nm (typ.))
  • Tip angle (face to face) : 25 - 45 deg. (top to around 300nm down)
  • Tip material : silicon nitride (*)

杠杆尺寸

OMCL-TR系列悬臂

design of OMCL-TR

两对不同形状的三角形悬臂从玻璃芯片的两侧突出。
杠杆厚度：
400nm 和 800nm


OMCL-RC系列悬臂

design of OMCL-RC

四个不同形状的矩形悬臂从玻璃芯片中突出。


杠杆厚度：
 800nm

金属涂层

[反射涂层]

薄金/铬薄膜涂在悬臂的背面，用于反射来自 AFM 设备中偏转传感器的光。带有可见光反射涂层的杠杆的透明度为 1% 或更低。

芯片（基板）尺寸

design of chip

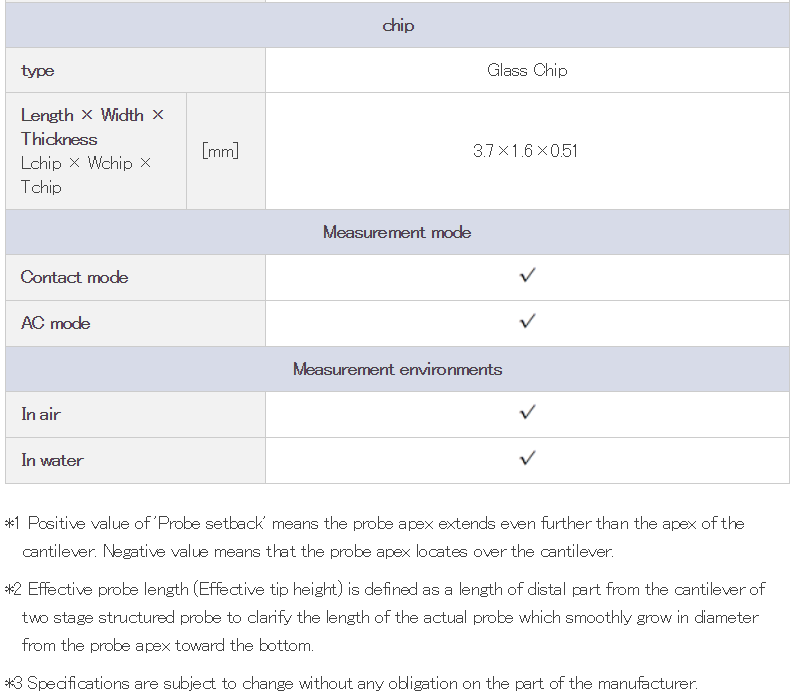

Number of chips in a cantilever strip : 34 chips + 2 extra chip

三角形或矩形悬臂从玻璃芯片延伸。每个芯片连接在玻璃芯片的底部，形成芯片阵列（称之为“悬臂条”）。左图显示了矩形悬臂芯片阵列的一部分。







杠杆和尖端的机械性能

每个悬臂的刚度 [N/m] 和共振频率 [Hz] 是在真空条件或无阻尼条件下的计算值。

  Lever Tip
thickness
(nm)		 length
(µm)		 width
(µm)		 spring const.
(N/m)		 resonant freq.
(kHz)		 height
(µm)		 radius
(nm)
Triangular cantilever with reflect coating
OMCL-TR400PSA- 400 100
200		 * 0.08
0.02		 34
11		 2.9 15
OMCL-TR800PSA- 800 100
200		 * 0.57
0.15		 73
24		 2.9 15
Rectangular cantilever with reflect coating

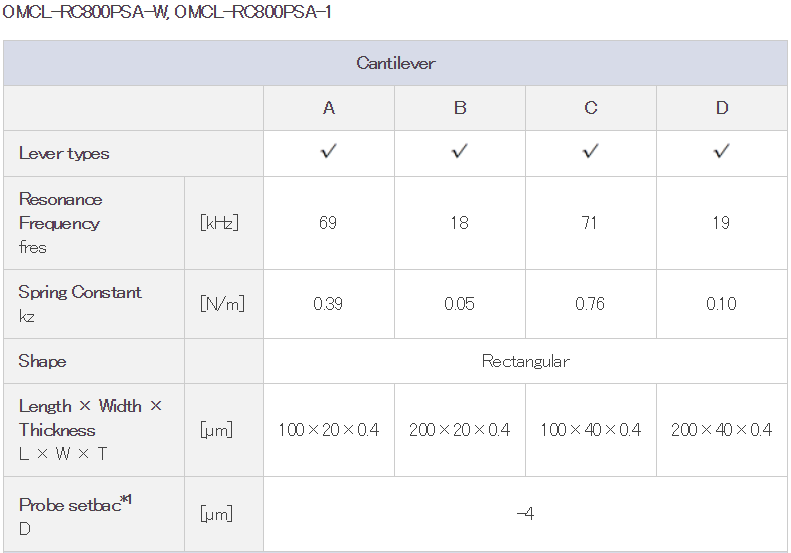

OMCL-RC800PSA- 800 100
100
200
200		 20
40
20
40		 0.39
0.76
0.05
0.10		 69
71
18
19		 2.9 15

note:
由于水阻尼，每个悬臂梁的共振频率在水中的偏移低于真空或空气中的频率。例如，在 OMCL-TR400PSA- 中，100µm 和 200µm 长悬臂的共振频率在水中分别偏移约 7kHz 和 3kHz。

应用

  • 接触式 AFM 操作
    我们推荐 OMCL-TR800PSA- 作为接触模式操作的一般选择。 OMCL-TR400PSA-样品容易损坏时必须选择。
  • 接触方式 LFM/AFM 操作
    OMCL-RC800PSA-用于LFM测量，因为矩形悬臂的扭转运动比三角形悬臂的扭转运动简单。
  • 流体中的 AC 模式 AFM。
    OMCL-TR400PSA- 的 100µm 长悬臂也推荐用于流体中的 AC 模式 AFM。 （请参阅 sample image.)

​

说明 档案大小 下载
OMCL-RC800PSA 123KB
Olympus 原厂型录 123KB
